作念表面计较时，好多同学最容易卡在“算完以后讲什么”。以电催化析氢反馈为例，DFT并不是简短给一个能量值，而是把结构、吸附、电子态和反馈旅途串成一条字据链。本文用graphene/h-BN横向异质结构的HER计较为例，拆解计较部分最中枢的读图逻辑：先看旨趣，再看模子，终末看电子结构若何撑持论断。

先捏描绘符

催化计较的第一步不是堆参数，而是详情“用什么筹算判断锐利”。对HER而言，最常用的热力学描绘符是氢吸附解放能ΔGH*。直不雅地说，催化剂既不成把H吸得太弱，也不成吸得太牢；前者不利于酿成H*，后者不利于H2脱附。因此，ΔGH*越接近0 eV，时常越接近梦想HER吸附强度。

在graphene/h-BN横向异质结构中，单独的graphene和h-BN对H吸附并不睬想，但界面C位点的ΔGH*明显着落，阐述界面不是简短“多了一圈边”，而是的确窜改了吸附热力学。进一步把ΔGH*与p带中心有关，不错看到电子结构描绘符与催化活性之间存在单调相关。也即是说，一篇好的DFT催化著作，必须把“活性好”落到可解释的描绘符上。

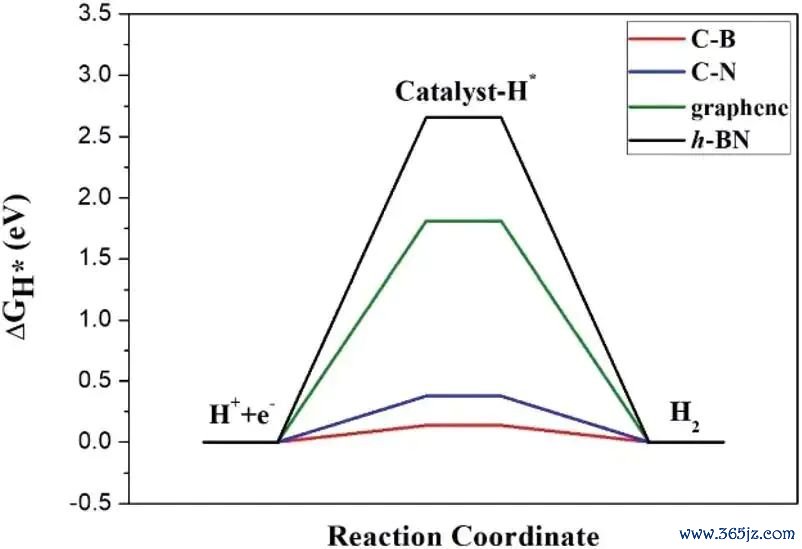

图1 HER解放能图：界面C位点的ΔGH*更接近0 eV，可看成活性教诲的热力学字据。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

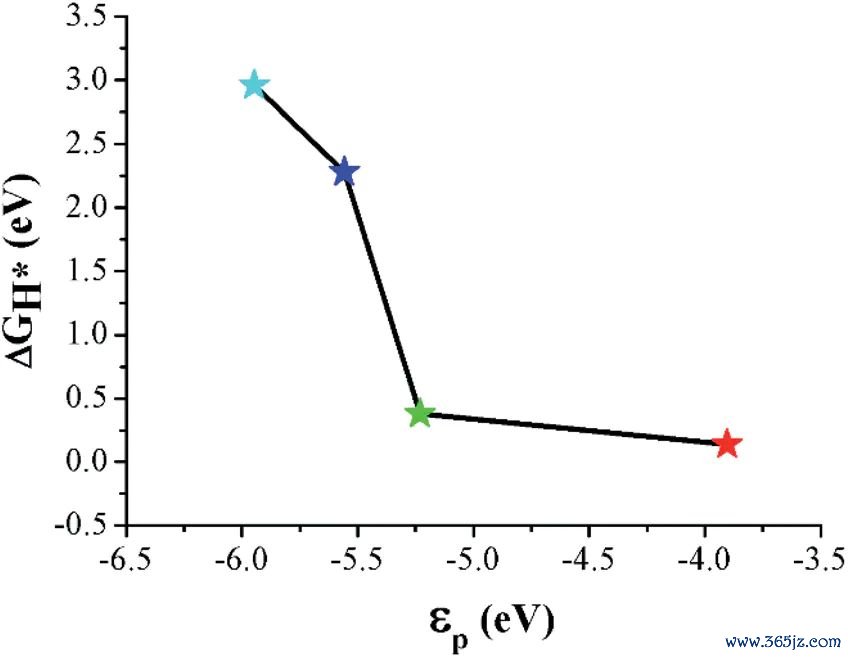

图2 p带中心与ΔGH*相关：p带中心上倏得，H吸附解放能呈王法性变化。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

模子要的确

旨趣之后才参加模子。计较模子要恢复三个问题：材料结构是否合理、活性位点是否障翳充分、限制条目是否会引入假信号。该商量礼聘graphene与h-BN横向拼接，构造C-B和C-N两类界面，并通过分子能源学查验室温下结构是否富厚。这里的重心不是“模子画得漂亮”，而是模子必须能代表真实可能存在的界面化学环境。

随后，作家把H分辩放在界面隔邻可能的C、B、N位点上优化，比拟不同吸附构型的能量和键长。这个设施高出要道，因为要是只挑一个看起来欢然的位置，滚球官网 - 2026世界杯滚球(中国)官网论断很容易变成“东谈主为指定活性位”。对公众号读者来说，不错把它意会为：DFT不是成功告诉你谜底，而是先把可能位点逐一列队，再用能量和结构筛选出最可靠的候选。

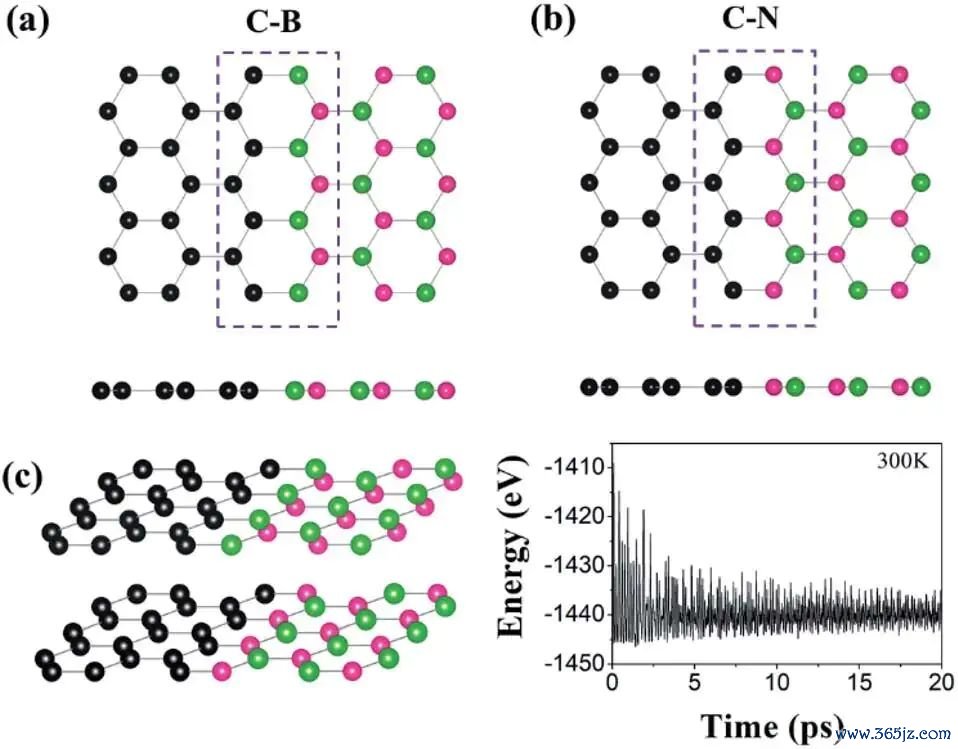

图3 C-B与C-N界面模子及分子能源学富厚性查验，用于阐述横向异质结构在计较中的结构基础。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

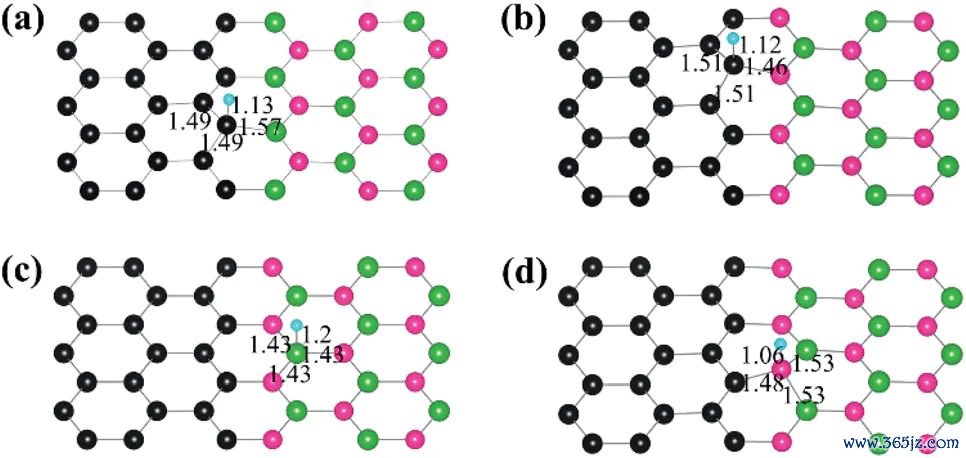

图4 不同界面位点的H吸附构型：通过位点遍历幸免只凭直观指定活性中心。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

电子态给谜底

要是著作只停在“某个位点ΔG更低”，劝服力还不够。的确有价值的表面解释，要不竭追问：为什么这个位点更容易吸附H？在该案例中，电荷密度差分露出界面处存在明显电荷退换，尤其是B向相邻C或N退换电子，窜改了界面原子的局域电子环境。电荷重排是结构变成活性位的第一层原因。

DOS和LDOS提供第二层字据。界面C原子在费米能级隔邻出现更丰富的p态，阐述其与H的s轨谈更容易发生杂化；H吸附后，相应峰形发生变化，也印证了成键经过。读这类图时，不要只看峰高，而要看峰位是否齐集费米能级、吸附前后是否有态密度重组、局域轨谈是否能解释能量趋势。能量图认真给论断，电子结构图认真解释论断为什么诞生。

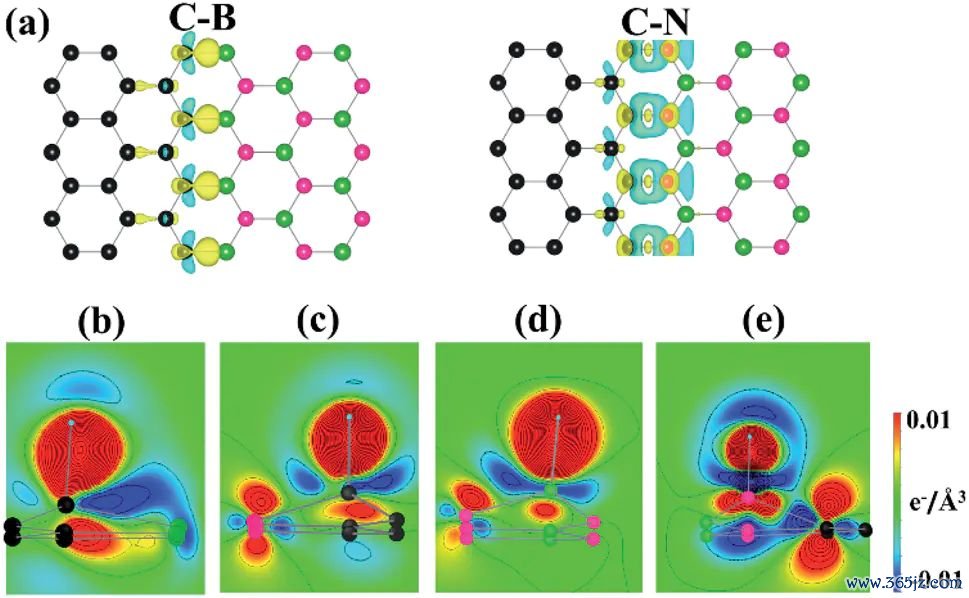

图5 电荷密度差分：展示界面酿成及H吸附后局域电荷若何再行散播。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

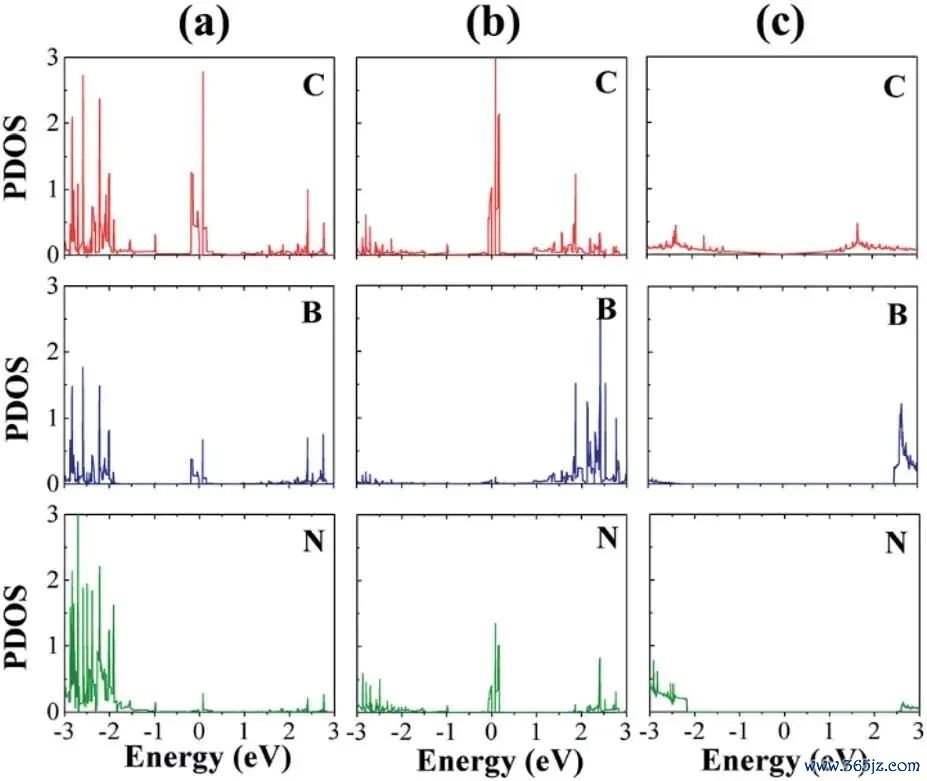

图6 吸附前的原子分波态密度：界面C位点在费米能级隔邻的态密度变化救助活性增强解释。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

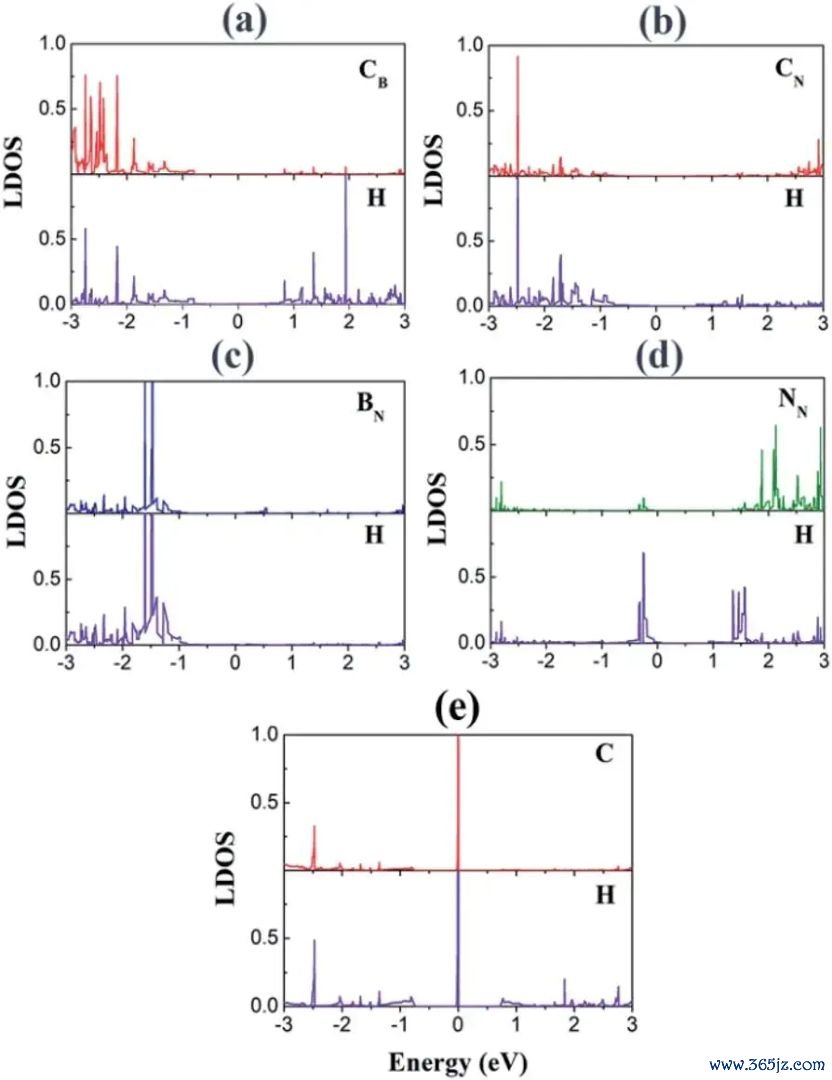

图7 H吸附后的局域态密度：H-s与界面原子p态杂化可解释不同位点的吸附强弱。文件：Hu & Choi， RSC Adv.， 2020， DOI: 10.1039/D0RA08138H。

把上头的逻辑转成论文或呈报谈话，不错效能“描绘符-模子-机制”的步调。第一段阐述为什么礼聘ΔGH*，并叮咛0 eV隔邻代表适中吸附；第二段展示富厚模子和吸附位点筛选；第三段用电荷密度、DOS、LDOS解释界面为什么窜改吸附。这么写的克己是读者先知计划据，再看到字据，终末意会机制。

需要精通的是，DFT后果不是履行性能的成功替代。尤其在电催化体系中，溶剂、电位、障翳度、pH和能源学势垒皆可能影响真实反馈速度。因此更适宜的抒发是：DFT揭示了某类结构具有更优吸附热力学和更合理的电子结构，而不是简短声称“计较透露该材料性能最佳”。表面计较最有价值的所在，是把材料假想从教养筛选激动到可解释筛选。

文末转头

DFT催化计较不在于展示些许张能带或态密度图，而在于讲清“为什么这个结构会更活”。以HER为例滚球官网，ΔGH*给出吸附强弱判据，界面模子保证计较对象的确，电荷密度和DOS进一步解释活性开端。收拢这条干线，表面计较著作就能从“算了一堆图”变成“忽视一个可考证的假想念念路”。
